Injap rama-rama DN80 LUG ialah sejenis injap industri yang direka untuk mengawal aliran cecair, gas atau bahan lain melalui saluran paip. Istilah "DN80" merujuk kepada diameter nominal injap, iaitu 80 milimeter (3.15 inci).
Penamaan "LUG" merujuk kepada cara injap dipasang. Injap rama-rama LUG mempunyai sisipan berulir pada badan injap yang membolehkannya disambungkan ke saluran paip tanpa memerlukan bebibir. Ini menjadikannya lebih mudah untuk dipasang dan ditanggalkan daripada jenis injap rama-rama yang lain.
|
BAHAN STANDARD BAHAGIAN UTAMA |
||
|
TIDAK. |
BAHAGIAN |
BAHAN |
|
1 |
Badan |
Besi Tuang, Besi Mulur, Keluli Karbon, Keluli Tahan Karat |
|
2 |
tempat duduk |
NBR, EPDM, VITON, NEOPRENE, GETAH ASLI, PTFE |
|
3 |
Batang |
Keluli tahan karat, keluli karbon |
|
4 |
Cakera |
Besi Mulur Bersalut, CF8, CF8M, Gangsa Aluminium, keluli karbon |
|
5 |
Pin |
Keluli Tahan Karat |
|
6 |
Sesendal |
PTFE, Gangsa |
|
7 |
O-Ring |
NBR, EPDM, VITON |
Ciri-ciri:
1. Bersaiz kecil dan ringan, mudah dipasang. Ia boleh dipasang di mana sahaja diperlukan, sesuai untuk pelbagai penggerak.
Jenis lug injap rama-rama boleh digunakan pada penghujung saluran paip.
Injap rama-rama jenis lug mempunyai sisipan logam berulir (biasanya keluli tahan karat) dipasang pada lubang bolt injap.
Sisipan berulir pada kedua-dua hujungnya, yang membolehkan injap gaya lug ini dipasang ke dalam sistem menggunakan dua set bolt dan tiada nat untuk setiap lubang.
Injap dipasang di antara dua bebibir menggunakan set bolt yang berasingan untuk setiap sisi bebibir.
Persediaan ini membenarkan kedua-dua belah sistem paip diputuskan tanpa mengganggu bahagian lain.
Apabila digunakan pada penghujung perkhidmatan saluran paip, ia mempunyai penarafan tekanan yang dikurangkan. Contohnya, ia menilai 150 PSI apabila dipasang di antara dua bebibir, manakala ia hanya menilai 75 PSI apabila dipasang pada penghujung perkhidmatan saluran paip.

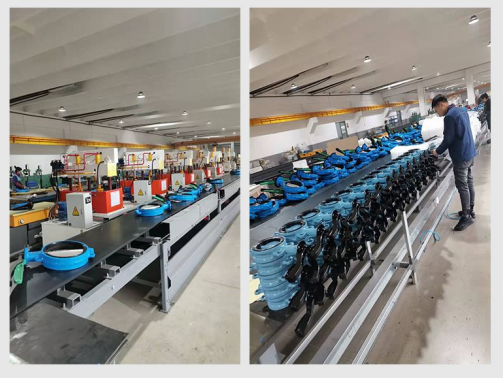

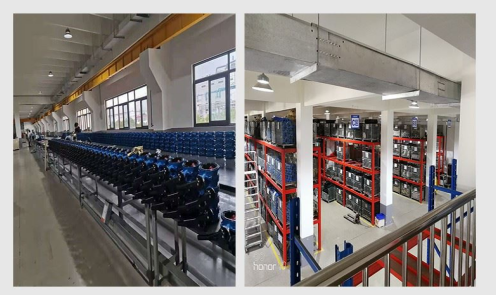

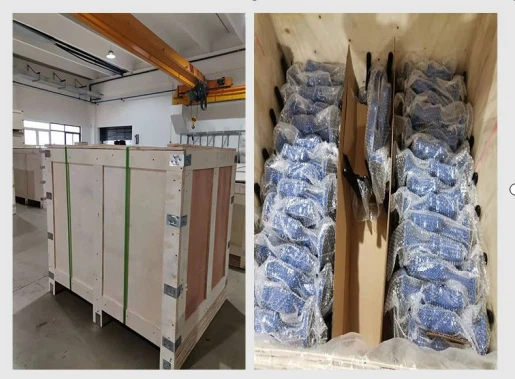

PEMBUNGKUSAN&BENGKEL

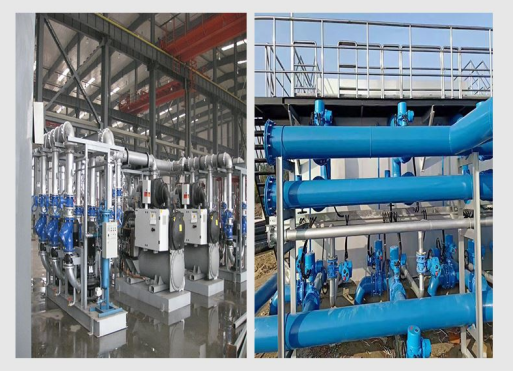

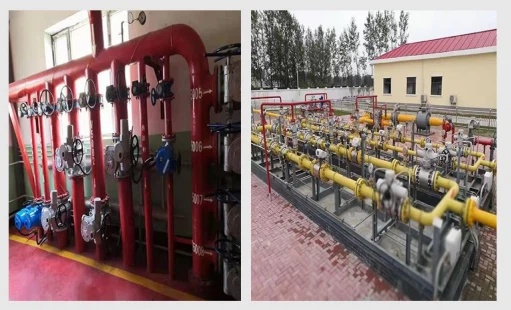

PERMOHONAN

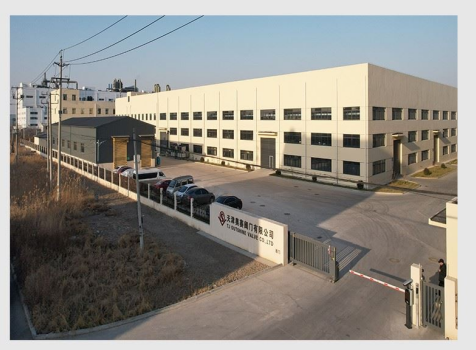

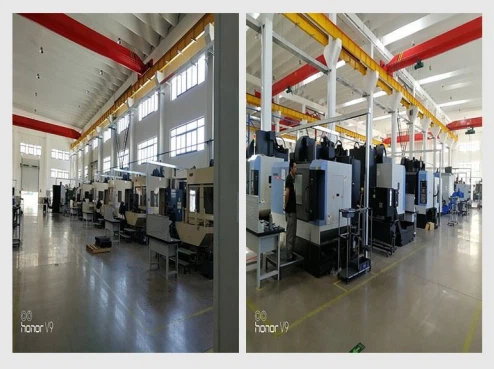

KILANG
