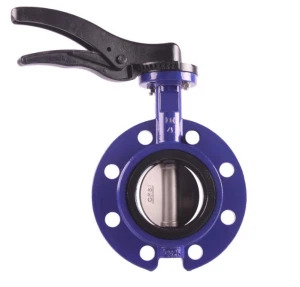

Injap rama-rama jenis U
Data teknikal
Saiz DN40-DN1200mm
Tekanan:PN1.0-1.6MPa
Reka bentuk:ISO 5752 / BS 5155 / API 609
Badan: Besi tuang, Besi Mulur
Tempat duduk: EPDM, NBR
Batang: Keluli Tahan Karat, Keluli
Cakera: Besi mulur dengan Salutan Nikel, Besi mulur dengan Salutan Nilon, Keluli Tahan Karat 304/316, Al-Gangsa
Sambungan Bebibir: DIN, BS, ISO, ANSI, AS, JIS
Ciri-ciri Produk
Gaya badan bebibir jenis U sesuai antara bebibir FF atau RF
Sesendal PTFE memastikan sokongan aci maksimum dan penjajaran terpusat
Cakera digilap 360 darjah memastikan on-off positif
Tempat duduk Kartrij Bersandar Keras
Aci sekeping, disematkan atau displin semuanya tersedia
Pad pelekap ISO 5211 Universal
Medium kerja yang sesuai: air tawar, kumbahan, udara, wap, asid, alkali, garam, dll.
Injap rama-rama "jenis U" biasanya merujuk kepada jenis injap rama-rama yang mempunyai bentuk cakera unik yang menyerupai huruf "U" apabila dilihat dari sisi. Injap rama-rama biasanya digunakan dalam pelbagai industri untuk mengawal aliran bendalir (cecair atau gas) melalui paip. Reka bentuk "jenis U" mempunyai kelebihan dan aplikasi khusus. Berikut ialah gambaran keseluruhan injap rama-rama jenis U:
Reka bentuk dan Ciri:
Injap rama-rama jenis U dicirikan oleh cakera yang mempunyai profil separuh bulatan atau berbentuk U apabila dilihat dalam keratan rentas. Reka bentuk cakera ini menawarkan beberapa ciri yang berbeza:
Laluan Aliran Tidak Terhalang:Bentuk U cakera memastikan halangan minimum dalam laluan aliran apabila injap terbuka sepenuhnya. Reka bentuk ini berfaedah untuk aplikasi yang memerlukan kadar aliran tinggi dan penurunan tekanan yang berkurangan.
Turbulensi yang dikurangkan:Bentuk cakera yang diperkemas meminimumkan pergolakan dan turun naik tekanan dalam aliran, menyumbang kepada kawalan aliran yang cekap dan mengurangkan haus pada permukaan injap dan paip.
Kawalan Pendikit:Walaupun injap rama-rama sering digunakan untuk kawalan hidup-mati, injap rama-rama jenis U juga boleh menyediakan kawalan pendikit yang berkesan apabila dibuka separa. Profil cakera berbentuk U yang licin membolehkan pelarasan beransur-ansur pada kadar aliran.
Keperluan Tork Rendah:Reka bentuk cakera berbentuk U boleh mengurangkan tork yang diperlukan untuk membuka dan menutup injap berbanding dengan bentuk cakera lain, yang boleh berfaedah untuk operasi manual atau apabila menggunakan penggerak yang lebih kecil.
Aplikasi:
Injap rama-rama jenis U menemui aplikasi dalam pelbagai industri, terutamanya apabila kelebihan reka bentuk yang dinyatakan di atas bermanfaat:
Rawatan Air dan Air Kumbahan:Injap rama-rama jenis U digunakan dalam loji rawatan air, sistem kumbahan, dan kemudahan rawatan air sisa kerana kawalan aliran yang cekap dan penurunan tekanan yang berkurangan.
Sistem HVAC:Dalam sistem pemanasan, pengudaraan dan penyaman udara (HVAC), injap rama-rama jenis U boleh digunakan untuk mengawal aliran udara dan cecair.
Pemprosesan Kimia:Laluan aliran lancar dan keupayaan pendikit injap rama-rama jenis U menjadikannya sesuai untuk mengawal aliran bahan kimia dalam proses perindustrian.
Penjanaan Kuasa:Injap rama-rama jenis U boleh digunakan dalam loji kuasa untuk mengawal aliran air, wap atau gas.
Industri Makanan dan Minuman:Injap ini boleh digunakan dalam pemprosesan makanan dan minuman untuk kawalan bendalir sambil meminimumkan pergolakan yang boleh menjejaskan kualiti produk.
Industri Pulpa dan Kertas:Injap rama-rama jenis U sesuai untuk aplikasi yang melibatkan pulpa, stok kertas, dan pelbagai cecair yang digunakan dalam proses pembuatan kertas.
Penggerak dan Kawalan:
Injap rama-rama jenis U boleh dikendalikan secara manual menggunakan pemegang atau tuil, atau ia boleh diautomasikan menggunakan penggerak pneumatik, elektrik atau hidraulik untuk kawalan jauh dan penyepaduan ke dalam sistem automatik.
Ringkasnya, injap rama-rama jenis U menawarkan kelebihan dari segi aliran tanpa halangan, pergolakan yang dikurangkan dan kawalan pendikit yang berkesan. Reka bentuknya menjadikannya sangat sesuai untuk aplikasi di mana kawalan aliran yang cekap dan penurunan tekanan minimum adalah pertimbangan penting. Apabila memilih injap rama-rama jenis U, adalah penting untuk mempertimbangkan faktor seperti keperluan aplikasi khusus, keadaan tekanan dan suhu serta keserasian dengan bendalir yang dikawal.
