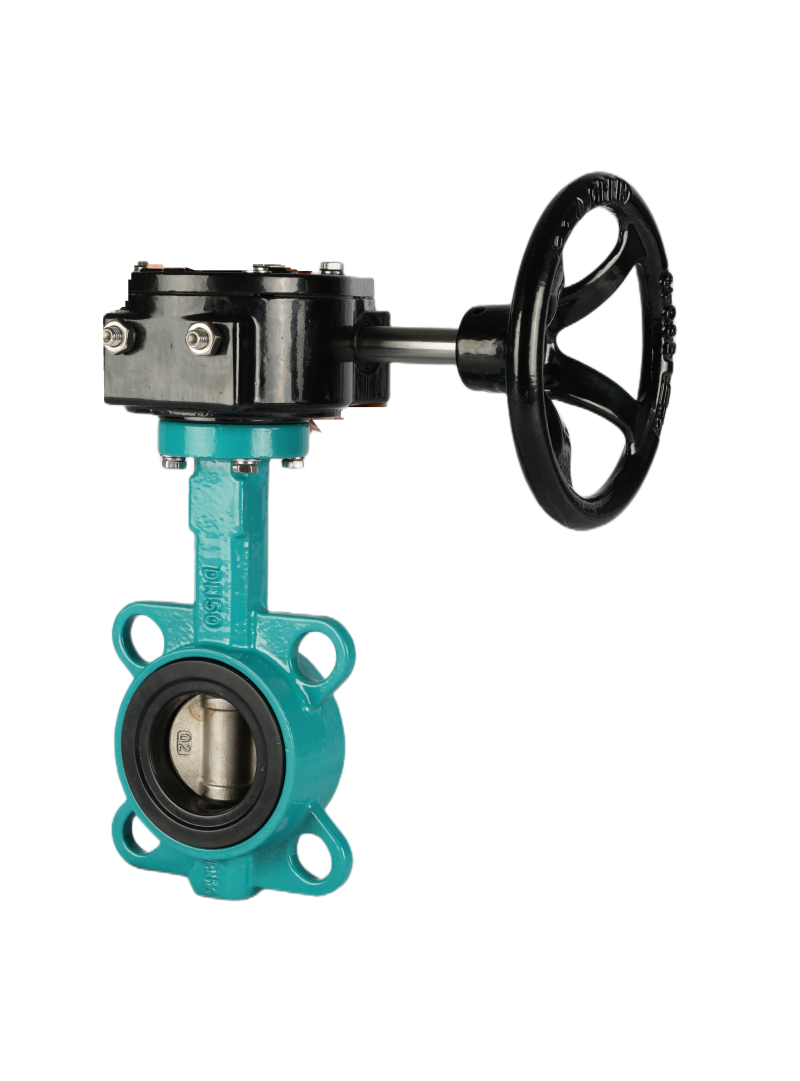

Injap rama-rama tempat duduk PTFE jenis wafer yang dikendalikan oleh gear cacing ialah sejenis injap industri yang digunakan untuk mengawal aliran cecair atau gas. Injap terdiri daripada badan jenis wafer dengan tempat duduk PTFE (polytetrafluoroethylene) dan cakera yang berputar mengelilingi paksi yang berserenjang dengan aliran bendalir atau gas. Cakera dikawal oleh gear cacing, iaitu sejenis peranti mekanikal yang menghantar tork dan gerakan melalui putaran cacing (gear seperti skru) dan gear mengawan (roda dengan gigi).
Tempat duduk PTFE injap memberikan rintangan kimia yang sangat baik, menjadikannya sesuai untuk digunakan dalam persekitaran yang keras di mana terdapat cecair atau gas yang menghakis. Reka bentuk badan jenis wafer membolehkan pemasangan mudah antara dua bebibir, dan cakera rama-rama memberikan penurunan tekanan rendah pada injap apabila terbuka sepenuhnya.
Mekanisme injap kendalian gear cacing menyediakan kawalan tepat ke atas kedudukan cakera rama-rama, membolehkan peraturan aliran yang tepat. Injap boleh dikendalikan secara manual menggunakan roda tangan atau automatik menggunakan penggerak elektrik atau pneumatik.
Aplikasi untuk injap rama-rama tempat duduk PTFE jenis wafer yang dikendalikan oleh gear cacing termasuk pemprosesan kimia, rawatan air, pemprosesan makanan dan minuman serta pengeluaran farmaseutikal.
Penerangan Produk
1- Badan: Besi Mulur GGG40/50 atau Besi Tuang GG25
2- Spindle: SS420/SS431/SS416
3- Cakera: Besi Mulur, Besi Tuang. SS304 (CF8) Keluli tahan karat
4- Tempat duduk: EPDM atau PTFE
5- Pin: Keluli Tahan Karat
6- Salutan Resin Epoksi dalaman & luaran, ketebalan melebihi 250 mikron
7- Sambungan: Jenis wafer, jenis lug, jenis bebibir
8- Tekanan kerja: PN10/16; Julat Saiz: 2" hingga 72"
9- Standard Reka Bentuk: DIN, EN558-1, API609; Bebibir atas: ISO 5211;
10- Beroperasi: Handwheel atau Worm Gear
