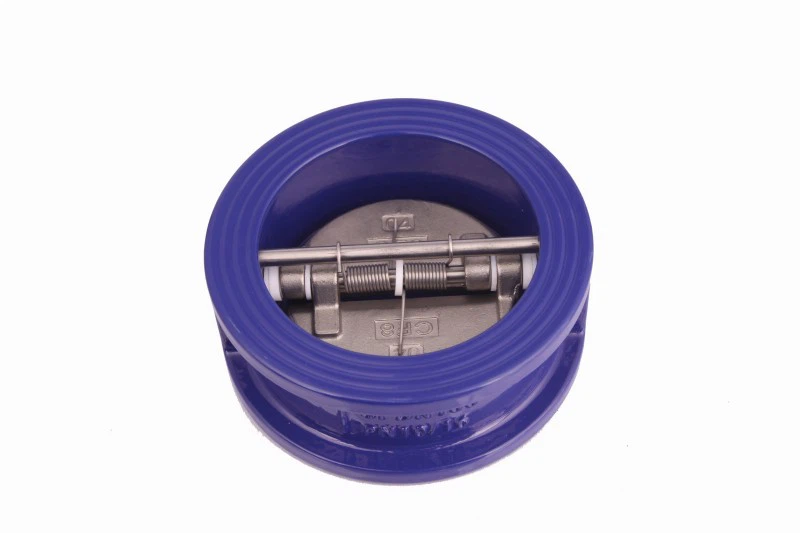

Penerangan Produk
Bebibir mengikut ASME B/16.4716.5, Kelas 125 / 150; DIN 2501, PN10 / PN16
ASME B16.1/B16.2
Saiz: DN40-DN900/ 1.5"-36"
bahan:
Badan: Besi tuang / Besi mulur / Keluli tuang / Keluli tahan karat / gangsa aluminium
Cakera: Besi mulur / Keluli tahan karat / gangsa aluminium
Spring: Stee tahan karat (SS304, SS316, Inconel)
Batang: Keluli tahan karat
Tempat duduk: EPDM / NBR / VITON / Keluli tahan karat
Tekanan kerja: 1.5"-12" 16 bar; 14"-24" 10 bar/16BAR; 28"-36" maks 10 bar
Ujian tekanan mengikut piawaian: API 598
Struktur injap sehala wafer termasuk beberapa ciri utama:
Badan: Badan injap sehala wafer biasanya diperbuat daripada besi tuang, keluli karbon atau keluli tahan karat. Ia direka bentuk agar padat dan ringan, dan muat antara dua bebibir dalam saluran paip.
Cakera: Cakera injap sehala wafer biasanya diperbuat daripada bahan yang keras dan tahan kakisan seperti keluli tahan karat, dan direka bentuk untuk ringan dan mudah dikendalikan. Ia biasanya dipegang pada tempatnya dengan pin engsel atau spring.
Pin engsel: Pin engsel ialah pin logam kecil yang memegang cakera injap sehala pada tempatnya. Ia membolehkan cakera berayun dengan bebas, dan memastikan ia menutup rapat pada tempat duduk injap apabila terdapat aliran balik dalam saluran paip.
Spring: Beberapa injap sehala wafer dilengkapi dengan spring yang membantu menutup injap apabila terdapat aliran balik dalam saluran paip. Spring memberikan daya tambahan untuk memastikan cakera tertutup rapat pada tempat duduk injap.
Tempat duduk injap: Tempat duduk injap ialah bahagian injap sehala yang ditutup dengan cakera apabila terdapat aliran balik dalam saluran paip. Ia biasanya diperbuat daripada bahan yang lembut dan berdaya tahan seperti getah atau silikon, yang membantu menghasilkan pengedap yang ketat.
Bebibir: Injap sehala wafer direka bentuk untuk dipasang di antara dua bebibir dalam saluran paip. Bebibir biasanya diikat bersama, dan injap sehala dipegang pada tempatnya oleh tekanan bendalir yang mengalir melalui saluran paip.
Secara keseluruhannya, struktur injap sehala wafer direka bentuk agar padat, ringan dan mudah dipasang di antara dua bebibir dalam saluran paip. Ciri utama injap sehala wafer termasuk badan, cakera, pin engsel, spring (jika ada), tempat duduk injap dan bebibir.
